产品详情

产品概述


       气动膨胀式蝶阀（PZD671X-16）由佳富独特的设计，采用气源压力使阀座向着阀瓣伸展，以便于随时為密封提供均匀分布的压力。由于在阀门的开启和关闭期间。阀瓣和阀座只会发生瞬时接触，从而使阀盘仅受到轻微的碰撞。相反对于一般的蝶阀来说。阀瓣与阀座产生的摩擦。会降低阀门的密封性能和寿命。
       气动膨胀式蝶阀（PZD671X-16）打开和关团时只需要很小的扭矩。这样可以使用较小的执行器。从面降低整套阀门的成本。根据实际比较测试和现场应用记录。气动膨胀式蝶阀（PZD671X-16）性能优越于所有的阀门。事实上一个气动膨胀式蝶阀（PZD671X-16）的寿命能达到一至三百万次循环周期，甚型在严重磨损的情况下也能使用。这是不同寻常的。对于 干燥的固體、气體和泥浆體，适合使用气动膨胀式蝶阀。
       气动膨胀式蝶阀（PZD671X-16）是為苛刻的条件而设计的。阀座是為重载和更高的操作压力而设计的。阀门的尺寸范围為2"(50mm)~24"(600mm),适用于ANSI和公制法兰标准，系列齐全的执行器，限位开关和控制装置能有效地满足不同的应用要求。



性能特点

重载型

膨胀式阀座可降低阀瓣和阀座的磨损

较長的阀门寿命

较小的阀座磨损

阀瓣碰撞极其微小

超低的扭矩要求

较低的执行器能量需求

较大的密封接触面积

对磨蚀性物料和干散固體具有经过验证的优越性

阀瓣的设计可防止物料的堆积

双轴密封

多重轴承

安全保险监视


工作原理

关闭，未密封状态当阀门运动到关闭位置时，阀瓣只瞬间接触阀座，从而减低摩擦、磨损和扭矩的需求。

关闭，密封状态阀门关闭后，阀座向着阀瓣膨胀，从而提供了更大密封面，并对阀瓣提供均匀的压力分布。

打开，未密封状态打开阀门门前，阀座先排气收缩，然后阀盘自由转动至开启位置。


材质：

阀體材质：铸钢、不锈钢（304、316、316L）

阀座： 丁腈橡胶、三元乙丙橡胶、氟橡胶、硅橡胶

阀板：  304、304覆碳化钨、304覆特氟龙等

气动执行器： ACT 型角行程

電磁阀： DC24、AC220

信号反馈：APL-210、APL-410

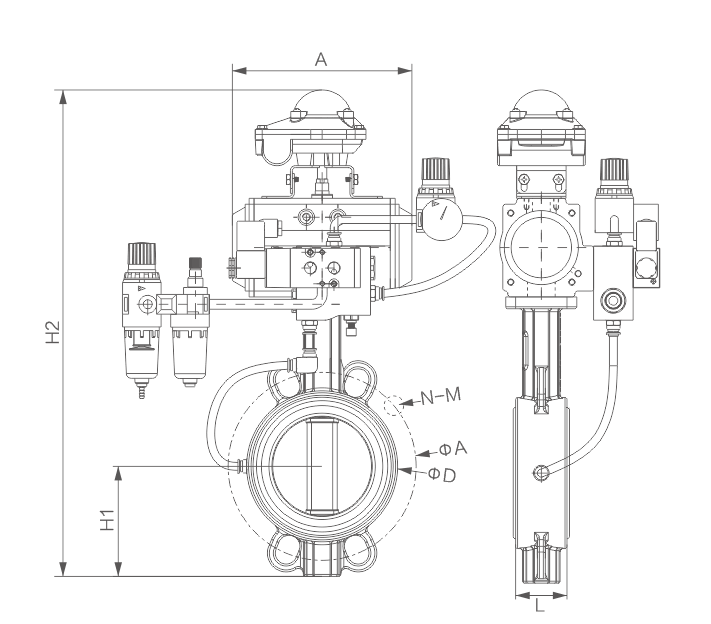

产品尺寸图


主要外形连接尺寸

通径
 L
 ΦA(PN10/16)
 H1
 N-M(PN10/16)
 H2
 ΦD
 A

50

42 125 55 4-16
 389 95 155
65 44 145 64 4-16
 411 114 155
80 44 160 73 8-16
 426 126 155
100 50 180 88 8-16
 492 154 219
125 56 210 102 8-16
 519 180 219
150 56 240 115 8-20
 558 206 249
200 60 295 149 8-20/12-20
 642 264 274
250 68 350/355 184 12-20/12-24
 722 320 315
300 78 400/410 207 12-20/12-24
 819 370 417
350 78 460/470 247 16-20/16-24
 931 430 452
400 102 515/525 275 16-24/16-27
 971 480 540
450 114 565/585 307 20-24/20-27
 1091 550 585
500 127 650/656 330 20-24/20-30
 1184 590 685
600 151 725/770 400 20-27/20-33
 1375 695 743
